Invernaderos

Serie Bitunel

Las estructuras de la serie Bitunel 1720/ 1725/ 1730, fueron diseñadas para combinar una alta eficiencia en captación de luz con características aerodinámicas únicas, que hacen de este tipo de invernaderos, estructuras muy fuertes y altamente recomendables para la mayor parte de las regiones de nuestro extenso país.


  • Máxima luminosidad y solidez de estructura

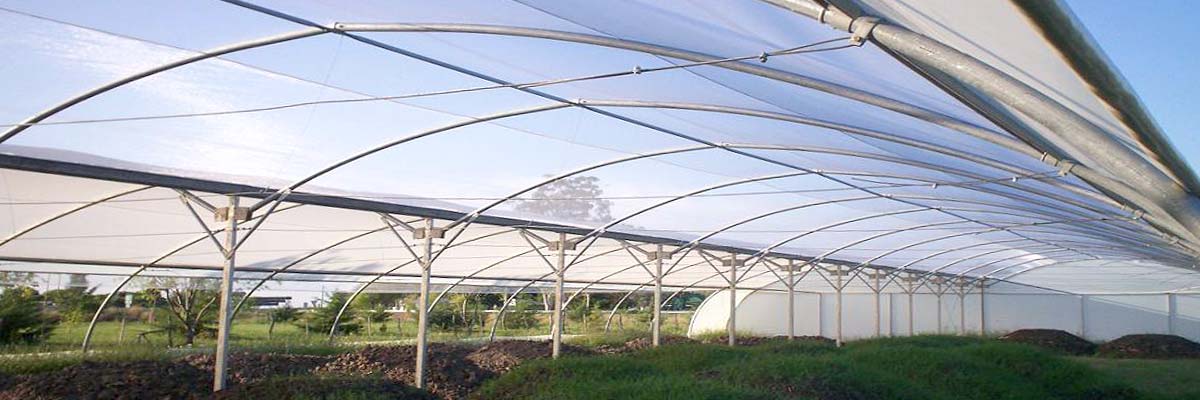

    Con un ancho estándar de 17 metros, la estructura BITUNEL proyecta una mínima sombra hacia el interior del invernadero, sin perjuicio de su gran resistencia a vientos y a su capacidad de soporte del cultivo.
    Esta propiedad es lograda gracias al gran diámetro de los tubos estructurales utilizados de 2 ½", y a su robusta columna central, la cual sostiene una canaleta de desagüe fabricada en acero galvanizado en caliente de 2 mm de espesor, (las más fuertes ofrecidas en el mercado), para un seguro transitar durante la colocación del polietileno del techo.
    La perfilería lateral que conforma el marco de las ventanas, está unida a los arcos mediante abrazaderas del tipo omega, que juntamente a los refuerzos diagonales, contribuyen a aumentar la rigidez de esta estructura.
    Las bases de anclaje de los semiarcos, están constituidas por tubos de acero galvanizado en caliente de gran robustez separadas de los arcos, facilitando así las tareas de alineación, colocación y su posterior hormigonado.

  • Alta eficiencia
    Semiarcos diseñados con curvatura de radio compuesto para producir excelente altura lateral que alcanzan los 2 metros de altura a sólo 50 centímetros de la base del arco, combinando las mejores características aerodinámicas y de fortaleza, con el máximo de aprovechamiento de la superficie cubierta, calculada en un 65%, dado que en 17m de ancho, se posibilita 10 platabandas de cultivo.

  • Óptima relación Ventilación Superficie
    Las cortinas laterales enrollables con una apertura de hasta 2,5 metros (relación ventilación / superficie de 30%, sin tomar en cuenta los portones frontales) posibilitan un rápido y efectivo control del microclima en el invernadero, reduciendo drásticamente la aparición de enfermedades fúngico-bacterianas, que proliferan en ambientes deficientemente ventilados.
    El sistema operativo de ventanas enrollable, ya sea manual (cardán - manivela) ó automático, no sólo permite un ahorro considerable en mano de obra, sino también del tiempo requerido para la apertura o cierre de las cortinas, minimizando las pérdidas de rendimiento ocasionadas por factores ambientales repentinos como vientos fuertes, lluvias, tormentas, etc., lo que se traduce finalmente en una mayor productividad.

  • Amplios Portones en frente y fondo

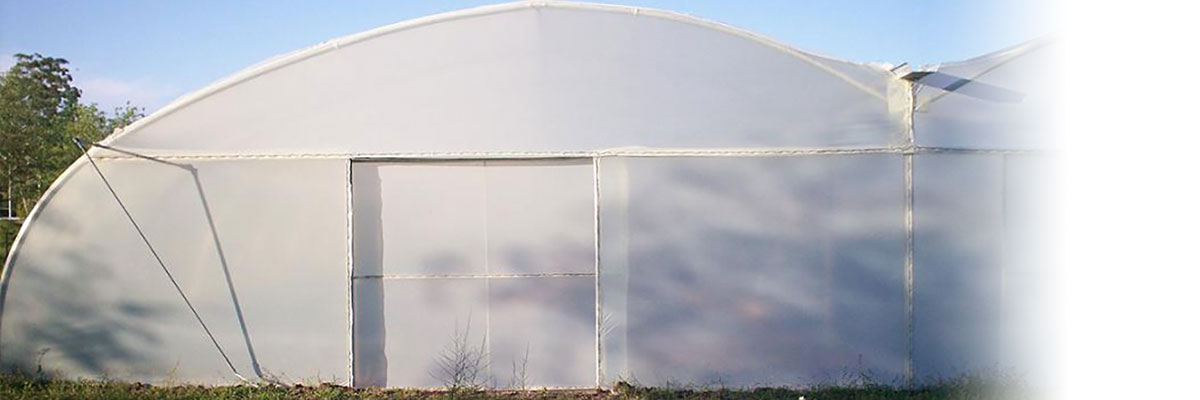

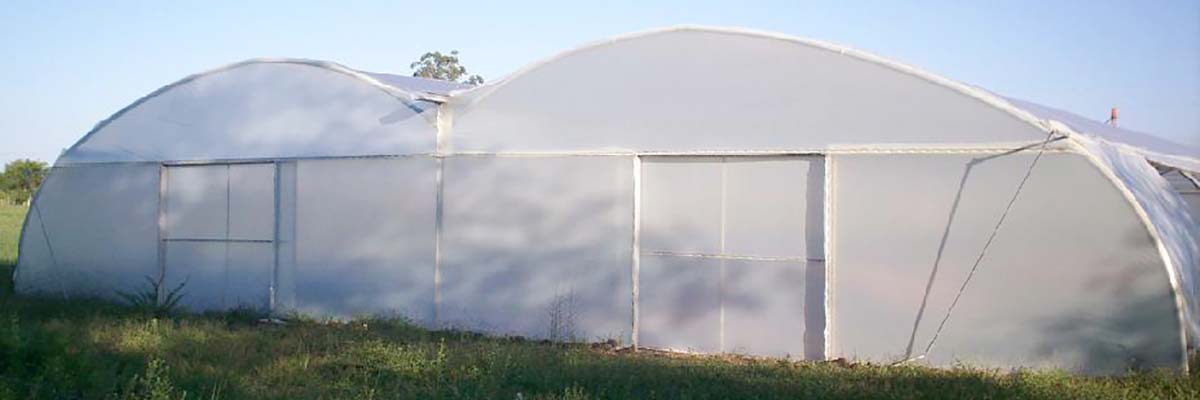

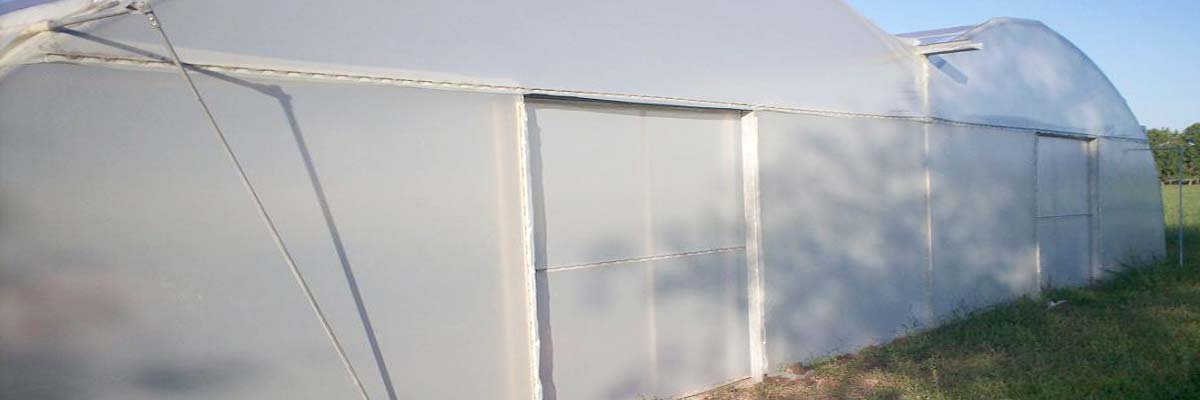

    Los portones corredizos de 2,50 metros de ancho x 2,2 metros de altura, favorecen el cómodo desplazamiento del personal y bultos durante la cosecha, como así también el fácil acceso y maniobrabilidad de tractores con sus implementos en época de labranza.

  • Máxima vida útil y mínimo mantenimiento
    La galvanización por inmersión en caliente, con una lamina de zinc mayor de 140 micrones en espesor en ambas caras, es el proceso que provee la máxima protección contra el óxido y la corrosión, tanto en la superficie exterior como en el interior de los tubos de acero y demás piezas que conforman la totalidad del invernadero, lo que se manifiesta reduciendo al mínimo la incidencia de los gastos de amortización y mantenimiento de la estructura.

  • Apto para amplia gama de cultivos
    Flores, Hortalizas, Viveros, Forestales, Aromáticas, etc.

  • Versátil y de Fácil Instalación
    Nuestro BITUNEL ha sido diseñado para que el Productor lo pueda armar con mano de obra propia de modo rápido y sencillo (uniones mediante bulones y tuercas, sin necesidad de soldaduras). Todas las piezas que componen el invernadero se entregan en forma de kit para armar, abaratando al máximo los gastos de flete e instalación.
    Es de destacar que en nuestro BITUNEL, se puede aumentar o disminuir la superficie cubierta en módulos múltiplos de 51m2 (17m de ancho x 3m de separación entre arcos), con una variación mínima de la relación ventilación /superficie.

Modelo del Invernadero   Bi.Tu  (Bitunel )
Ancho de la nave ( a )  17m
Distancia columnas (b)  2m- 2,5m- 3m
Altura máxima ( H )  3,9m
Estructura Tubos y perfiles de acero totalmente galvanizados por inmersión en caliente posterior al conformado (Z1.000)
Arcos Diseño compuesto por arcos de tubo 2.½”.
Ventilación Cortinas laterales enrollables con cardán y     manivela.
Refuerzos encuadre Lateral Cruz de San Andrés con de Linga de 5,00 mm con ligas de acero de alta resistencia
Refuerzos espaldera Entutorado de tubo de 2” de diámetro
Tensores laterales Arriostramiento lateral y Entutorado con Lingas de acero galvanizado de alta resistencia.
Agarre del polietileno Bagueta de aluminio anodinado de gran resistencia.
Material de Cobertura Polietileno LDT de 150 micrones
Material de protección Mallas antigranizo y antipájaros traslucidas.
Portones corredizos Portones de 2,2 m x 2,7 m de acero y polietileno.
Ventiluces pivotantes (OPCIONAL) Ventiluces de 2,50m x 1,5m de acero y polietileno.
Calefactores (OPCIONAL) Indirecto a Gas dimensionados según necesidad
Controlador Climático (OPCIONAL) Automatizador Ciber 2.500 con sensores de temperatura, humedad, viento y lluvia.
Motores arrolladores (OPCIONAL) Para apertura y cierre automático de cortinas laterales.






Estructuras de Acero fabricadas en la Argentina bajo normas nacionales e internacionales

CIRSOC 301 : Reglamento Argentino de Estructuras de Acero para Edificios.
UNE-EN 13031-1 : Norma Europea para el diseño y la construcción de invernaderos para la producción comercial de plantas y cultivos.

  • Arcos de diseño gótico de 2.1/2".
  • Columnas centrales de perfil C 80-50-15.
  • Postes frente, Columnas de perfil C 80-50-15.
  • Perfil lateral perimetral 80-50-15.
  • Canaletas robustas y transitables.
  • Perfil de aluminio para agarre de polietileno y mallas.
  • Polietileno del techo independiente de la medialuna del frente, evitando pliegues y posterior rotura de dicho polietileno de techo.
  • Cortinas laterales enrollables con sistema de cardán y manivela.
  • Refuerzos en Cruz de Andrés simple compuesto linga de acero de alta resistencia, abrazaderas galera doble, y bulonería de 3/8".
  • Refuerzos Frontal de entutorado de 2".
  • Bulones, tuercas y arandelas grower de acero galvanizado de alta resistencia Grado 5 equivalente a 8.8 (Normas ANSI y DIN respectivamente) que minimizan el riesgo de estiramiento y/o corte.
  • Accesorios para cierre hermético de ventanas laterales y cenitales de triple paño de polietileno en esquineros y centro del invernadero.
  • La totalidad de los elementos estructurales y están fabricados a partir de acero SAE 1010, conformado previo a la galvanización por inmersión en caliente con una capa de zinc de espesor 4 veces mayor a la de estructuras cuyos componentes parten de galvanizado Z275.

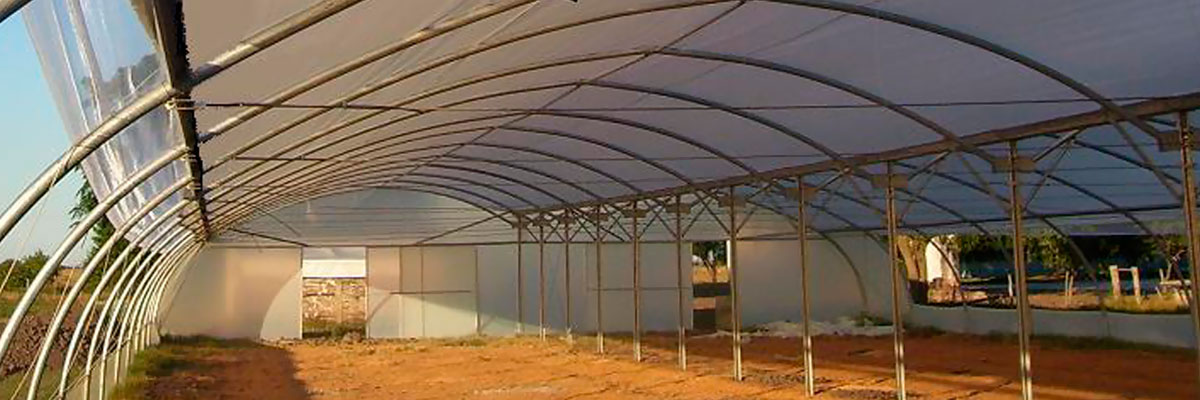

  • Refuerzos internos cada 3 metros que sirven como soporte de malla de sombreo, mallas corredizas, riego por aspersión, sistema de iluminación, entutorado de plantas, mangas de calefacción etc.
  • Tensores externos para zonas ventosas de linga de acero (semejante a torres de alta tensión) y base de anclaje individual.
  • Polietileno del techo independiente de la medialuna del frente, evitando pliegues y posterior rotura de dicho polietileno de techo.
